ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.

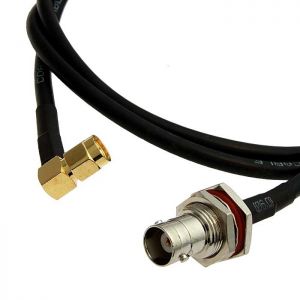

Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5 Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5 45 177.87 189.22

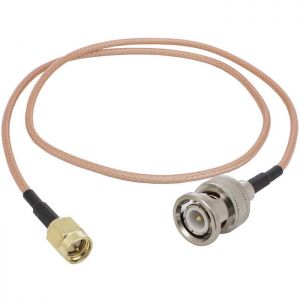

Разъем BNC-KY-3-RG58-100CM-SMA-JW-3 Разъем BNC-KY-3-RG58-100CM-SMA-JW-3 32 351.51 373.95

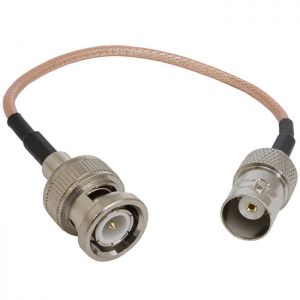

Разъем BNC-P/BNC-J RG316 15cm Разъем BNC-P/BNC-J RG316 15cm 150 162.04 172.38

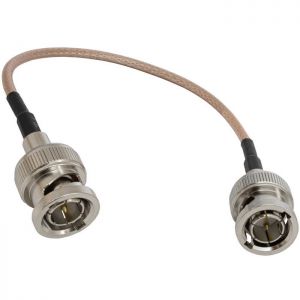

Разъем BNC-P/BNC-P RG174 15cm Разъем BNC-P/BNC-P RG174 15cm 185 142.28 151.36
Разъем BNC-P/BNC-P RG179 15cm Разъем BNC-P/BNC-P RG179 15cm 150 185.74 197.6
Разъем BNC-P/BNC-P RG316 40cm Разъем BNC-P/BNC-P RG316 40cm 147 170.06 180.92
Разъем BNC-P/BNC-P RG58 5M Разъем BNC-P/BNC-P RG58 5M 35 592.83 630.67
Разъем BNC-P/BNC-P RG58 8M Разъем BNC-P/BNC-P RG58 8M 16 790.44 840.89

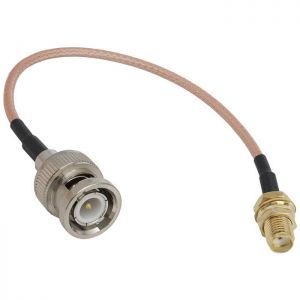

Разъем BNC-P/SMA-JKY RG316 15cm Разъем BNC-P/SMA-JKY RG316 15cm 125 142.28 151.36
Разъем BNC-P/SMA-P RG316 50cm Разъем BNC-P/SMA-P RG316 50cm 190 301.86 321.13

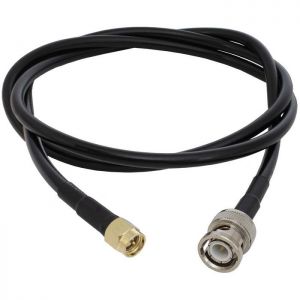

Разъем BNC-P/SMA-P RG58 100cm Разъем BNC-P/SMA-P RG58 100cm 200 227.13 241.63
Разъем BNC-P/SMA-PR RG316 15cm Разъем BNC-P/SMA-PR RG316 15cm 185 146.25 155.59
Разъем BNC-PKW Разъем BNC-PKW 86 284.92 303.11
Разъем BNC-PP Разъем BNC-PP* 8850 32.18 34.23

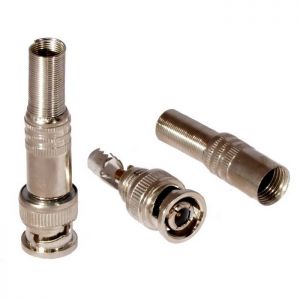

Разъем BNC-PP screw Разъем BNC-PP screw 2840 33.66 35.81
Разъем BNC-S213F Разъем BNC-S213F 20 150.85 160.48
Разъем BNC-S213P Разъем BNC-S213P 400 233.7 248.62
Разъем BNC-S58P Разъем BNC-S58P* 3900 69.03 73.44
Разъем BNC-S59P Разъем BNC-S59P в производстве 75.29 80.1
Разъем BNC-SJ Разъем BNC-SJ 1180 22.57 24.01
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5 Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5
45
177.87
189.22
Разъем BNC-KY-3-RG58-100CM-SMA-JW-3 Разъем BNC-KY-3-RG58-100CM-SMA-JW-3
32
351.51
373.95
Разъем BNC-P/BNC-J RG316 15cm Разъем BNC-P/BNC-J RG316 15cm
150
162.04
172.38
Разъем BNC-P/BNC-P RG174 15cm Разъем BNC-P/BNC-P RG174 15cm
185
142.28
151.36
Разъем BNC-P/BNC-P RG179 15cm Разъем BNC-P/BNC-P RG179 15cm
150
185.74
197.6
Разъем BNC-P/BNC-P RG316 40cm Разъем BNC-P/BNC-P RG316 40cm
147
170.06
180.92
Разъем BNC-P/BNC-P RG58 5M Разъем BNC-P/BNC-P RG58 5M
35
592.83
630.67
Разъем BNC-P/BNC-P RG58 8M Разъем BNC-P/BNC-P RG58 8M
16
790.44
840.89
Разъем BNC-P/SMA-JKY RG316 15cm Разъем BNC-P/SMA-JKY RG316 15cm
125
142.28
151.36
Разъем BNC-P/SMA-P RG316 50cm Разъем BNC-P/SMA-P RG316 50cm
190
301.86
321.13
Разъем BNC-P/SMA-P RG58 100cm Разъем BNC-P/SMA-P RG58 100cm
200
227.13
241.63
Разъем BNC-P/SMA-PR RG316 15cm Разъем BNC-P/SMA-PR RG316 15cm
185
146.25
155.59
Разъем BNC-PKW Разъем BNC-PKW
86
284.92
303.11
Разъем BNC-PP Разъем BNC-PP*
8850
32.18
34.23
Разъем BNC-PP screw Разъем BNC-PP screw
2840
33.66
35.81
Разъем BNC-S213F Разъем BNC-S213F
20
150.85
160.48
Разъем BNC-S213P Разъем BNC-S213P
400
233.7
248.62
Разъем BNC-S58P Разъем BNC-S58P*
3900
69.03
73.44
Разъем BNC-S59P Разъем BNC-S59P
в производстве
75.29
80.1
Разъем BNC-SJ Разъем BNC-SJ
1180
22.57
24.01

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
