ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.

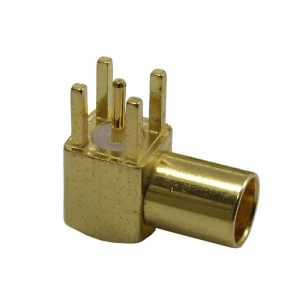

Разъем MMCX-C174P Разъем MMCX-C174P 5 59.16 62.94

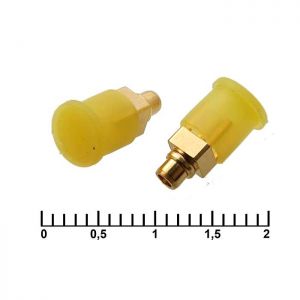

Разъем MMCX-J Разъем MMCX-J 1204 48.8 51.91
Разъем MMCX-JR Разъем MMCX-JR 1810 85.93 91.42
Разъем MMCX-JW3/MMCX-JW3-RG316-30 Разъем MMCX-JW3/MMCX-JW3-RG316-30 в производстве 226.37 240.82
Разъем MMCX-KE Разъем MMCX-KE 325 45 47.87
Разъем MMCX-M Разъем MMCX-M 330 12.54 13.34

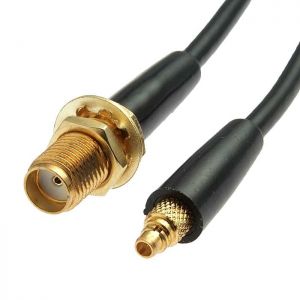

Разъем MMCX-M/SMA-F RG-174U 15CM Разъем MMCX-M/SMA-F RG-174U 15CM в производстве 163.82 174.28

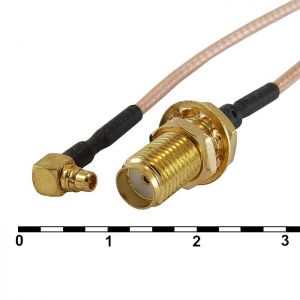

Разъем MMCX-M/SMA-F RG-178U 15CM Разъем MMCX-M/SMA-F RG-178U 15CM 475 171.01 181.93
Разъем MMCX-P/MMCX-P-RG178-20 cm Разъем MMCX-P/MMCX-P-RG178-20 cm 976 214.81 228.52
Разъем MMCX-P/MMCX-RP-RG178-20 cm Разъем MMCX-P/MMCX-RP-RG178-20 cm 385 214.81 228.52
Разъем MMCXJ-BSMAJ (Cu) Разъем MMCXJ-BSMAJ (Cu) 265 131.52 139.92

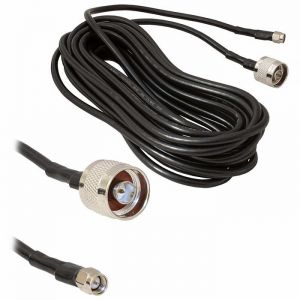

Разъем N male RG58 SMA male 10m Разъем N male RG58 SMA male 10m 203 1139.54 1212.28
Разъем N male RG58 SMA male 3m Разъем N male RG58 SMA male 3m 256 707.71 752.88
Разъем N male RG58 SMA male 5m Разъем N male RG58 SMA male 5m 355 832.76 885.91
Разъем N male RG58 SMA male 7m Разъем N male RG58 SMA male 7m 436 986.14 1049.08
Разъем N-7320 (HYR-0318)(GN-318K) Разъем N-7320 (HYR-0318)(GN-318K) 1165 74.12 78.85
Разъем N-BJ Разъем N-BJ 925 150.39 159.99
Разъем N-BJ1 Разъем N-BJ1* дата поступления:
2024-12-10		 190.74 202.92
Разъем N-BJ1-C58 Разъем N-BJ1-C58 дата поступления:
2024-12-31		 206.51 219.69
Разъем N-BP Разъем N-BP 860 145.78 155.08
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
Разъем MMCX-C174P Разъем MMCX-C174P
5
59.16
62.94
Разъем MMCX-J Разъем MMCX-J
1204
48.8
51.91
Разъем MMCX-JR Разъем MMCX-JR
1810
85.93
91.42
Разъем MMCX-JW3/MMCX-JW3-RG316-30 Разъем MMCX-JW3/MMCX-JW3-RG316-30
в производстве
226.37
240.82
Разъем MMCX-KE Разъем MMCX-KE
325
45
47.87
Разъем MMCX-M Разъем MMCX-M
330
12.54
13.34
Разъем MMCX-M/SMA-F RG-174U 15CM Разъем MMCX-M/SMA-F RG-174U 15CM
в производстве
163.82
174.28
Разъем MMCX-M/SMA-F RG-178U 15CM Разъем MMCX-M/SMA-F RG-178U 15CM
475
171.01
181.93
Разъем MMCX-P/MMCX-P-RG178-20 cm Разъем MMCX-P/MMCX-P-RG178-20 cm
976
214.81
228.52
Разъем MMCX-P/MMCX-RP-RG178-20 cm Разъем MMCX-P/MMCX-RP-RG178-20 cm
385
214.81
228.52
Разъем MMCXJ-BSMAJ (Cu) Разъем MMCXJ-BSMAJ (Cu)
265
131.52
139.92
Разъем N male RG58 SMA male 10m Разъем N male RG58 SMA male 10m
203
1139.54
1212.28
Разъем N male RG58 SMA male 3m Разъем N male RG58 SMA male 3m
256
707.71
752.88
Разъем N male RG58 SMA male 5m Разъем N male RG58 SMA male 5m
355
832.76
885.91
Разъем N male RG58 SMA male 7m Разъем N male RG58 SMA male 7m
436
986.14
1049.08
Разъем N-7320 (HYR-0318)(GN-318K) Разъем N-7320 (HYR-0318)(GN-318K)
1165
74.12
78.85
Разъем N-BJ Разъем N-BJ
925
150.39
159.99
Разъем N-BJ1 Разъем N-BJ1*
дата поступления:
2024-12-10
190.74
202.92
Разъем N-BJ1-C58 Разъем N-BJ1-C58
дата поступления:
2024-12-31
206.51
219.69
Разъем N-BP Разъем N-BP
860
145.78
155.08

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
