ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.
Разъем BNC-K-RG316-15CM-BNC-K-1.5 Разъем BNC-K-RG316-15CM-BNC-K-1.5 202 157.46 167.51
Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5 Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5 45 177.87 189.22
Разъем BNC-KY-3-RG58-100CM-SMA-JW-3 Разъем BNC-KY-3-RG58-100CM-SMA-JW-3 46 351.51 373.95

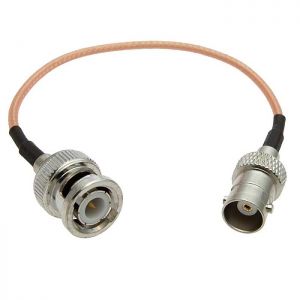

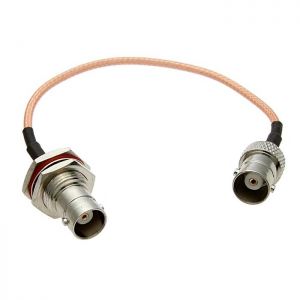

Разъем BNC-P/BNC-J RG316 15cm Разъем BNC-P/BNC-J RG316 15cm 150 135.94 144.62

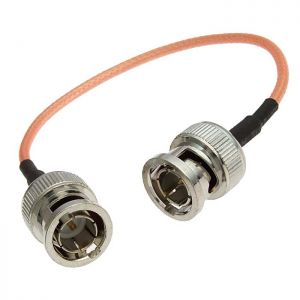

Разъем BNC-P/BNC-P RG174 15cm Разъем BNC-P/BNC-P RG174 15cm 195 119.36 126.98

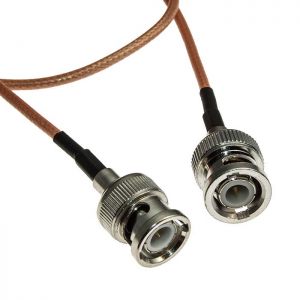

Разъем BNC-P/BNC-P RG179 15cm Разъем BNC-P/BNC-P RG179 15cm 150 155.84 165.79
Разъем BNC-P/BNC-P RG316 40cm Разъем BNC-P/BNC-P RG316 40cm 48 142.56 151.66

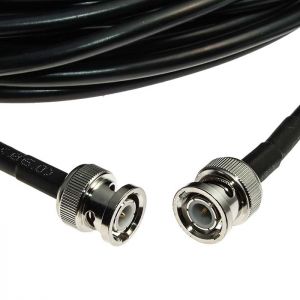

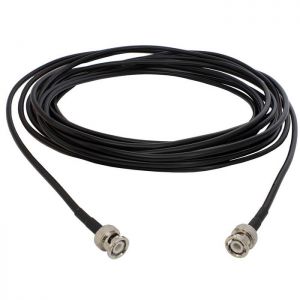

Разъем BNC-P/BNC-P RG58 5M Разъем BNC-P/BNC-P RG58 5M 46 497.34 529.09
Разъем BNC-P/BNC-P RG58 8M Разъем BNC-P/BNC-P RG58 8M 27 663.11 705.44

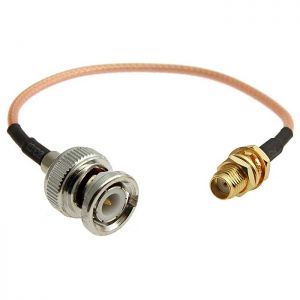

Разъем BNC-P/SMA-JKY RG316 15cm Разъем BNC-P/SMA-JKY RG316 15cm 155 119.36 126.98
Разъем BNC-P/SMA-P RG316 50cm Разъем BNC-P/SMA-P RG316 50cm в производстве 173.51 184.59

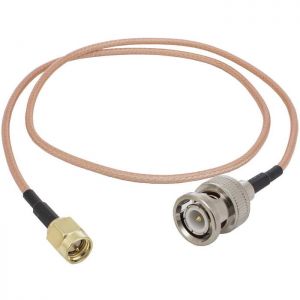

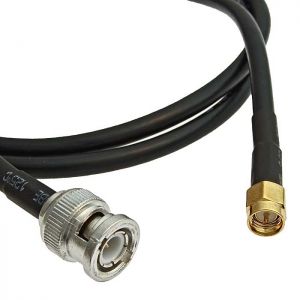

Разъем BNC-P/SMA-P RG58 100cm Разъем BNC-P/SMA-P RG58 100cm 27 182.35 193.99

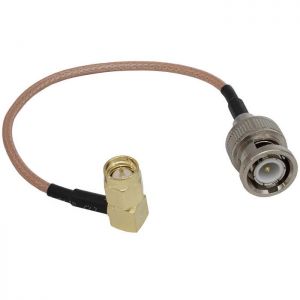

Разъем BNC-P/SMA-PR RG316 15cm Разъем BNC-P/SMA-PR RG316 15cm 190 122.71 130.54
Разъем BNC-PKW Разъем BNC-PKW 86 239.04 254.3

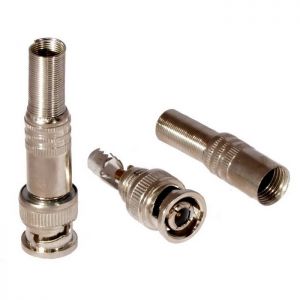

Разъем BNC-PP Разъем BNC-PP* 10150 28.18 29.98
Разъем BNC-PP screw Разъем BNC-PP screw 3100 29.5 31.38
Разъем BNC-S213P Разъем BNC-S213P 525 210.55 223.99

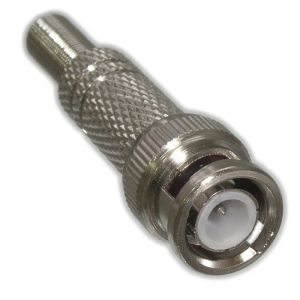

Разъем BNC-S58P Разъем BNC-S58P* 4930 64.43 68.54
Разъем BNC-S59P Разъем BNC-S59P 630 64.53 68.65
Разъем BNC-SJ Разъем BNC-SJ поступили на склад 19.35 20.58
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
Разъем BNC-K-RG316-15CM-BNC-K-1.5 Разъем BNC-K-RG316-15CM-BNC-K-1.5
202
157.46
167.51
Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5 Разъем BNC-KY-1.5-RG316-15CM-BNC-K-1.5
45
177.87
189.22
Разъем BNC-KY-3-RG58-100CM-SMA-JW-3 Разъем BNC-KY-3-RG58-100CM-SMA-JW-3
46
351.51
373.95
Разъем BNC-P/BNC-J RG316 15cm Разъем BNC-P/BNC-J RG316 15cm
150
135.94
144.62
Разъем BNC-P/BNC-P RG174 15cm Разъем BNC-P/BNC-P RG174 15cm
195
119.36
126.98
Разъем BNC-P/BNC-P RG179 15cm Разъем BNC-P/BNC-P RG179 15cm
150
155.84
165.79
Разъем BNC-P/BNC-P RG316 40cm Разъем BNC-P/BNC-P RG316 40cm
48
142.56
151.66
Разъем BNC-P/BNC-P RG58 5M Разъем BNC-P/BNC-P RG58 5M
46
497.34
529.09
Разъем BNC-P/BNC-P RG58 8M Разъем BNC-P/BNC-P RG58 8M
27
663.11
705.44
Разъем BNC-P/SMA-JKY RG316 15cm Разъем BNC-P/SMA-JKY RG316 15cm
155
119.36
126.98
Разъем BNC-P/SMA-P RG316 50cm Разъем BNC-P/SMA-P RG316 50cm
в производстве
173.51
184.59
Разъем BNC-P/SMA-P RG58 100cm Разъем BNC-P/SMA-P RG58 100cm
27
182.35
193.99
Разъем BNC-P/SMA-PR RG316 15cm Разъем BNC-P/SMA-PR RG316 15cm
190
122.71
130.54
Разъем BNC-PKW Разъем BNC-PKW
86
239.04
254.3
Разъем BNC-PP Разъем BNC-PP*
10150
28.18
29.98
Разъем BNC-PP screw Разъем BNC-PP screw
3100
29.5
31.38
Разъем BNC-S213P Разъем BNC-S213P
525
210.55
223.99
Разъем BNC-S58P Разъем BNC-S58P*
4930
64.43
68.54
Разъем BNC-S59P Разъем BNC-S59P
630
64.53
68.65
Разъем BNC-SJ Разъем BNC-SJ
поступили на склад
19.35
20.58

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
