ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.
Разъем SMA-P-SMA-P-RG402-15CM Разъем SMA-P-SMA-P-RG402-15CM 630 231.12 245.87
Разъем SMA-P/SMA-J-RG316-30 Разъем SMA-P/SMA-J-RG316-30* 2275 169.04 179.83
Разъем SMA-P/SMA-JKF RG316 30cm Разъем SMA-P/SMA-JKF RG316 30cm 165 156.69 166.69
Разъем SMA-P/SMA-JKF RG58 30cm Разъем SMA-P/SMA-JKF RG58 30cm 150 164.81 175.33
Разъем SMA-P/SMA-JKY RG58 30cm Разъем SMA-P/SMA-JKY RG58 30cm 100 136.16 144.85
Разъем SMA-P/SMA-P-RG316-30CM Разъем SMA-P/SMA-P-RG316-30CM дата поступления:
2025-04-25		 164.49 174.99
Разъем SMA-P/SMA-P-RG316-50CM Разъем SMA-P/SMA-P-RG316-50CM 4325 199.4 212.13
Разъем SMA-P/SMC-JKW3 RG316 30cm Разъем SMA-P/SMC-JKW3 RG316 30cm 54 186.31 198.2
Разъем SMA-PR Разъем SMA-PR* 353 58.69 62.44
Разъем SMA-PR/F-P RG316 15cm Разъем SMA-PR/F-P RG316 15cm 200 118.57 126.14
Разъем SMA-PR/SMA-JKY RG316 30 cm Разъем SMA-PR/SMA-JKY RG316 30 cm 160 136.16 144.85
Разъем SMA-PR/TNC-JKY RG316 15cm Разъем SMA-PR/TNC-JKY RG316 15cm 94 169.38 180.19

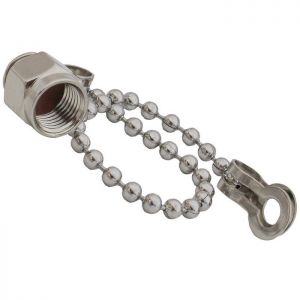

Разъем SMA-RF lid Разъем SMA-RF lid дата поступления:
2025-05-29		 29.01 30.86
Разъем SMA-RF lid-1 Разъем SMA-RF lid-1 дата поступления:
2025-05-29		 38.74 41.21
Разъем SMA-RFP Разъем SMA-RFP 850 84.74 90.15
Разъем SMA-RWF23 Разъем SMA-RWF23 621 113.41 120.65
Разъем SMA-S58P Разъем SMA-S58P дата поступления:
2025-04-25		 123.88 131.79
Разъем SMA-SK58F Разъем SMA-SK58F 475 210.33 223.76
Разъем SMA-SMA adapters Разъем SMA-SMA adapters 1150 150.99 160.63
Разъем SMA-T reverse Разъем SMA-T reverse 267 141.77 150.82
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
Разъем SMA-P-SMA-P-RG402-15CM Разъем SMA-P-SMA-P-RG402-15CM
630
231.12
245.87
Разъем SMA-P/SMA-J-RG316-30 Разъем SMA-P/SMA-J-RG316-30*
2275
169.04
179.83
Разъем SMA-P/SMA-JKF RG316 30cm Разъем SMA-P/SMA-JKF RG316 30cm
165
156.69
166.69
Разъем SMA-P/SMA-JKF RG58 30cm Разъем SMA-P/SMA-JKF RG58 30cm
150
164.81
175.33
Разъем SMA-P/SMA-JKY RG58 30cm Разъем SMA-P/SMA-JKY RG58 30cm
100
136.16
144.85
Разъем SMA-P/SMA-P-RG316-30CM Разъем SMA-P/SMA-P-RG316-30CM
дата поступления:
2025-04-25
164.49
174.99
Разъем SMA-P/SMA-P-RG316-50CM Разъем SMA-P/SMA-P-RG316-50CM
4325
199.4
212.13
Разъем SMA-P/SMC-JKW3 RG316 30cm Разъем SMA-P/SMC-JKW3 RG316 30cm
54
186.31
198.2
Разъем SMA-PR Разъем SMA-PR*
353
58.69
62.44
Разъем SMA-PR/F-P RG316 15cm Разъем SMA-PR/F-P RG316 15cm
200
118.57
126.14
Разъем SMA-PR/SMA-JKY RG316 30 cm Разъем SMA-PR/SMA-JKY RG316 30 cm
160
136.16
144.85
Разъем SMA-PR/TNC-JKY RG316 15cm Разъем SMA-PR/TNC-JKY RG316 15cm
94
169.38
180.19
Разъем SMA-RF lid Разъем SMA-RF lid
дата поступления:
2025-05-29
29.01
30.86
Разъем SMA-RF lid-1 Разъем SMA-RF lid-1
дата поступления:
2025-05-29
38.74
41.21
Разъем SMA-RFP Разъем SMA-RFP
850
84.74
90.15
Разъем SMA-RWF23 Разъем SMA-RWF23
621
113.41
120.65
Разъем SMA-S58P Разъем SMA-S58P
дата поступления:
2025-04-25
123.88
131.79
Разъем SMA-SK58F Разъем SMA-SK58F
475
210.33
223.76
Разъем SMA-SMA adapters Разъем SMA-SMA adapters
1150
150.99
160.63
Разъем SMA-T reverse Разъем SMA-T reverse
267
141.77
150.82

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
