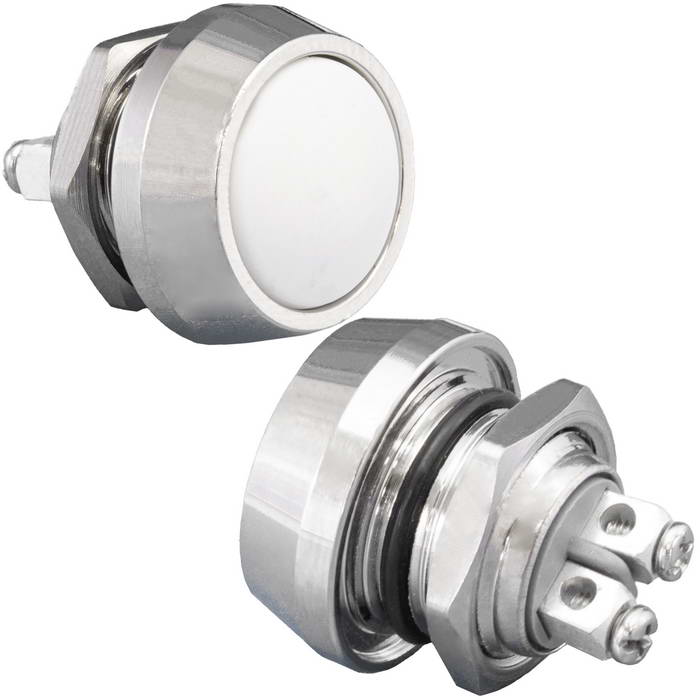

Счета от 1000руб.Кнопка антивандал. GQ12B-10/W/N off-(on)
Артикул: 31723
Возможны незначительные отличия фактического дизайна изделия от данного изображения
Технические характеристики на Кнопка антивандал. GQ12B-10/W/N off-(on) здесь
Количество на складе: 105
Цена: 223.98 руб.
От 12 шт — 172.29 руб.
От 30 шт — 161.95 руб.
| Марка | Кол-во шт. | Норма упаковки |
|---|---|---|
| GQ12B-10/W/N off-(on) | 100 | 25 |
| GQ12B-10/W/N off-(on) | 5 | 5 |
Описание
Если Вы не нашли интересующую для Вас информацию на Кнопка антивандал. GQ12B-10/W/N off-(on),присылайте запрос, и мы постараемся предоставить наиболее развернутое описание с техническими характеристиками, с габаритными размерами, весом, маркировкой, а также возможностью подбора аналогичной продукции отечественного производства.
| Производитель : | RUICHI |
|---|---|
| Вес брутто : | 12.67 |
| Транспортная упаковка: размер/кол-во : | 62*27.5*28/150 |
| Тип переключателя : | Кнопка серии GQ12B антивандальная без подсветки |
| Схема переключения : | 1NO, ОFF-(ON) без фиксации |
| Контакты : | 2S |
| Материал корпуса : | никелированная латунь |
| Количество циклов коммутации (электро), не менее : | 200000 |
| Номинальный ток, А : | 2 |
| Диаметр, мм : | 17,5 |
| Диапазон рабочих температур, °C : | -25…+55 |
| Сопротивление изоляции, МОм, не менее : | 100 (при Uисп.dc=500 В) |
| Контактное сопротивление, мОм, не более : | 50 |
| Диэлектрическая прочность, В : | 1500 (50 Гц / 1 мин) |
| Форма головки и кнопки : | кольцо - конус; кнопка - купол |
| Посадочный диаметр, мм : | 12 |
| Цвет кнопки : | белый |
